martes, 29 de enero de 2008

Funcionament correcte de Wind Chimes + LED CUBE

Bones,

aquest és el video definitiu del funcionament de ot plegat

fins ara

video

probes amb el mobil

Aqui teniu unes probes amb el mobil. S'encenen els 8 leds quan es toquen cadena i tubo del mobil

Fins dema,

video

domingo, 27 de enero de 2008

Bones,
aqui teniu les primeres probes del led cube en moviment. Com veureu la 4 planta no funciona, s'ha cremat un transistor a última hora. coses que passen.
Ara la feina se centrarà a fer el canvi entre els diferents moviments (vertical,lateral i de rotacio) i el canvi de velocitats d'aquests, quan xoquin les boles del mòbil.

Ja queda menos...

Us deixo amb el video


video

martes, 8 de enero de 2008

De Vacaciones con el soldador

Bueno después de recoger percebes y comer turrón con el soldador hemos aprendido algo, hemos aprendido a soldar jajjaja.

Aquí está el resultado a nuestros esfuerzos, La matriz de leds que teníamos en mente antes de navidad.

Img. 10- 125 led sin estructura

Esto es después de haber soldado 25 barras de leds, con 5 leds en cada una de ellas, lo único que falta es unir las cinco plantas. La forma de conectar todo este montón de leds es la siguiente:

Pata negativa (ánodo) se conectarán todos (los leds de nivel 1, 2, 4, o 5) a la misma planta (estructura metálica) y la pata positiva (cátodo) a la misma barra. De esta forma nos quedaran 25 barras con los leds conectados por l aparte positiva y lo único que tendremos que hacer será conectar las plantas a las patas negativas.







Img 11- Matriz de leds

Ahora nos queda solamente la parte de sofware para poder controlar cada uno de estos leds individualmente para que se pueda encender o apagar según las entradas se lo vayan indicando.





Cristian Monjo, Guillem Sans y Lluc Febrer

sábado, 22 de diciembre de 2007

Bon Nadal

Psemeiros se van de vacaciones a por percebes y el turrón

Bon Nadal a tots.

Cristian Monjo, Guillem Sans y Lluc Febrer

Óptica

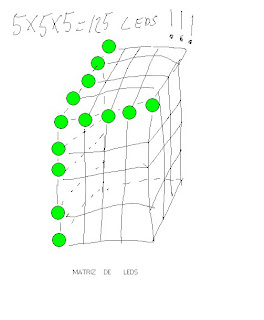

Para la fase 3º, la parte visual del proyecto Wind chimes, hemos optado por la visualización de las distintas formas ópticas en un panel de leds.

El panel de leds no será un panel de leds normal, será un Súper Cubo, una matriz de leds en 3D, si si un cubo tridimensional de 5 X 5 X 5 de leds. Un total de ….. 125 Leds L….

Hay alguien que sepa soldar ¡!!!! Porque nosotros no!!


Cristian Monjo, Guillem Sans y Lluc Febrer



Ya hay cambios en la primera fase

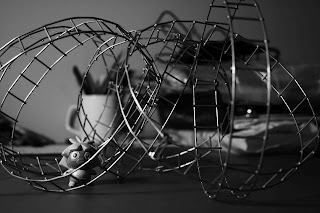

Como es normal en cualquier proyecto hay cambios, el primer cambio que hemos hecho han sido los aros de chimes, que en un principio eran simples aros de hierro y los hemos modificados por aros un poco más complejos por los siguientes motivos:


Los cambios para mejor

Los nuevos aros tienen más superficie de contacto que los anteriores. Los aros antiguos era mucho más difícil que contactaran con las bolas centrales debido a la poca superficie que tenían. El peso es mayor con lo que implican un poco más de estabilidad y movimiento sincronizado (no se van tanto de” baretas”) cosa que hace más fácil el contacto entre bola y aro.

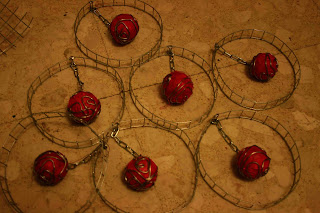

Img.8- "aros del chimes"


Modificamos los aros del principio dando más volumen a los cuerpos y de esta forma empezaron a tomar forma, el siguiente paso fue colocar los elementos centrales, las bolas conductoras, que de la forma que los teníamos conectadas antes su movimiento estaba limitado por el cable eléctrico, les cambiamos la forma de engancharse, con una simple cadena conseguimos un efecto de péndulo total, cosa que facilita el movimiento independiente de la bola con el aro chimes.

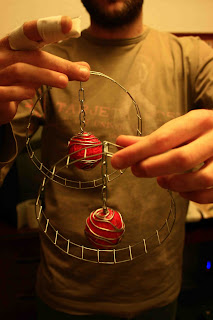

Ing.9- Chimes final



Cristian Monjo ,Guillem Sans, Lluc Febrer
